टेक टॉक: जीएचएस जोड़ता है 'सैकिपींग'

काइल मार्लेंटेस द्वारा • 15 फरवरी 2018

एक सीक्यूपिंग मॉड्यूल जोड़ना मतलब है कि फ़ाइलें अब कुछ नए आदेश और मौजूदा ज्यामिति फ़ाइलों को जोड़कर seakingeping क्षमताओं को शामिल कर सकती हैं (.जी.एफ.) का उपयोग थोड़ी या कोई संशोधन के साथ सीईकेपिंग विश्लेषण के लिए किया जा सकता है। जीएचएस के साथ एकीकरण भी आवश्यक उपयोगकर्ता इनपुट को कम करता है, यूजर कंट्रोल बढ़ता जा रहा है तो तेजी से उत्तर प्राप्त करता है।

जब स्थिरता और अनुदैर्ध्य शक्ति की बात आती है तो जीएचएस पहले से ही उपयोगकर्ताओं को एक पूरा पैकेज प्रदान करता है इसके अतिरिक्त, जीएचएस जटिल लोडिंग की स्थिति, क्रेन ऑपरेशन, और सेल्वेज ऑपरेशंस के लिए उन्नत क्षमताओं की पेशकश करता है। जीएचएस, या जनरल हाइड्रोस्टैटिक्स लोड मॉनिटर के ऑनबोर्ड कॉन्फ़िगरेशन, "जीएलएम" उपयोगकर्ताओं को सिद्ध जीएचएस गणना इंजन के आधार पर उच्च-सक्षम ओपनबोर्ड लोड करने वाले कंप्यूटर को कॉन्फ़िगर करने की कार्यक्षमता प्रदान करता है। जीएचएस ढांचे के भीतर रहने के दौरान, नए जीएचएस साइडकिपिंग "एसके" मॉड्यूल, इस मौजूदा आधार पर उपयोगकर्ताओं को और अधिक कार्यक्षमता देने के लिए तैयार करता है।

जीएचएस सीकीपिंग से पहले, जब जीएचएस उपयोगकर्ताओं को अपने डिजाइनों के लिए गति विश्लेषण करने की जरूरत थी, तो तीसरे पक्ष के सॉफ़्टवेयर उपकरणों के लिए उनके ज्यामिति को तैयार करने के लिए अंतर्निहित जीएचएस रूपांतरण उपकरण का उपयोग करना आवश्यक था। लोड करने की स्थिति को तब जीएचएस से आउटपुट का उपयोग करके तृतीय-पक्ष सॉफ़्टवेयर में मैन्युअल रूप से पुन: बनाने की आवश्यकता होगी। कई मामलों में, अन्य सॉफ्टवेयर कार्यक्रमों में सैद्धांतिक सीमाओं का मतलब था कि लोडिंग की स्थिति का पुन: सृजन करना असंभव था, क्योंकि जलस्तरीय सूचना सीधे तक पहुंचाई नहीं जा सकी थी, इसलिए आगे सरलीकरण करना था।

इसके विपरीत, अधिकांश जानकारी सीसेईपिपिंग कोड की आवश्यकता होती है, क्योंकि मूल जीएचएस सीकीपिंग मॉड्यूल द्वारा "पीछे के दृश्य" प्रत्यक्ष तरीके से इनपुट का उपयोग किया जाता है। इसका अर्थ है कि सी-किंगिंग विशिष्ट लोडिंग स्थिति पर चलेगी, और सभी जोड़ा वजन, टैंक भार, और उनके संबंधित स्थानों को तैयार करने में शामिल किया गया है। जीएचएस के भीतर सीईकेपिंग विश्लेषण को रखने से, इनपुट पैरामीटर की संख्या नाटकीय रूप से कम हो जाती है, ज्यामिति रूपांतरण के मुद्दे को लगभग समाप्त कर दिया जाता है, एक विश्लेषण की समग्र जटिलता कम हो जाती है, और सटीकता में सुधार होता है इन कारकों में से सभी समय में कटौती में अनुवाद करते हैं, उपयोगकर्ताओं को गुणवत्ता का सैकिपींग गणना खर्च करना होगा, उपयोगकर्ताओं को उपयोग की बेमेल आराम की पेशकश करना।

जीएचएस सीचिपिंग मॉड्यूल का रिहाई संस्करण एक रैखिक, 6-डीओएफ, कठोर-शरीर, आवृत्ति-डोमेन, चर शीर्षक और फॉरवर्ड स्पीड शर्तों के साथ स्ट्रिप-थ्योरी विधि पर आधारित है। हालांकि अन्य विधियां मौजूद हैं, प्रत्येक अपने संबंधित गुणों के साथ, पट्टी-सिद्धांत को चुना गया था क्योंकि यह अच्छी तरह से स्थापित, अच्छी तरह से जांच, और आम तौर पर अच्छी तरह से समझा जाता है। विधि अन्य उपलब्ध तरीकों की तुलना में भी अधिक मजबूत है, यह अनुभाग-आधारित जीएचएस ज्यामिति प्रारूप के लिए अनुकूल है, और कम्प्यूटेशनल रूप से कुशल है। 2 डी हाइड्रोडायनामिक समस्या को एक अत्याधुनिक, इन-हाउस सीमा तत्व विधि एल्गोरिथ्म का उपयोग करके हल किया जाता है, जो शास्त्रीय पैनल विधियों की कम्प्यूटेशनल सीमाओं पर सुधार करते हुए conformal मानचित्रण के ज्यामितीय नुकसान से बचा जाता है। हालांकि विधि विस्तृत अनुप्रयोगों के लिए उत्कृष्ट क्षमता प्रदान करता है, उपयोगकर्ताओं को समझना और विश्लेषण के पीछे सैद्धांतिक आधार के बारे में पता होना महत्वपूर्ण है।

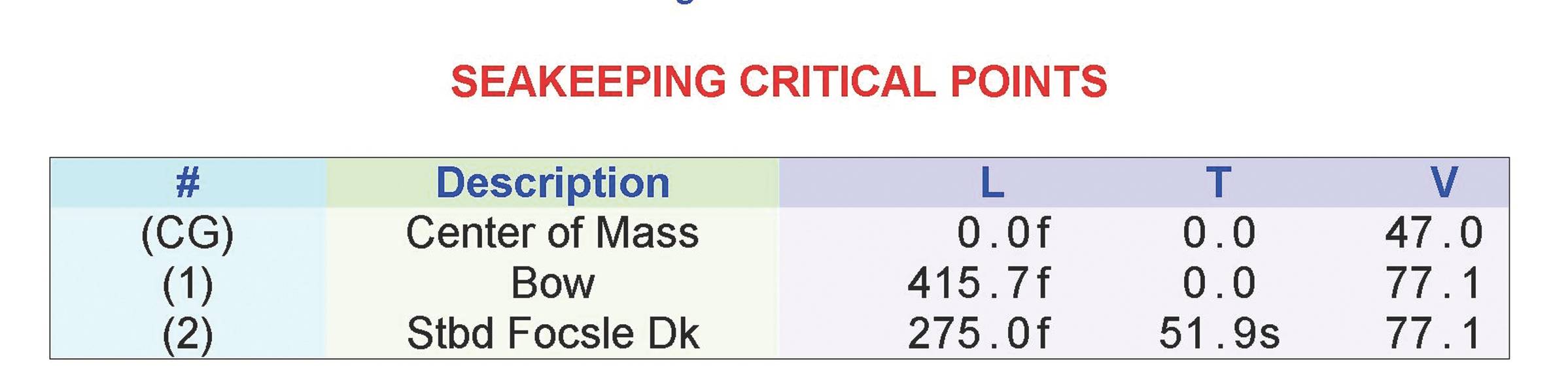

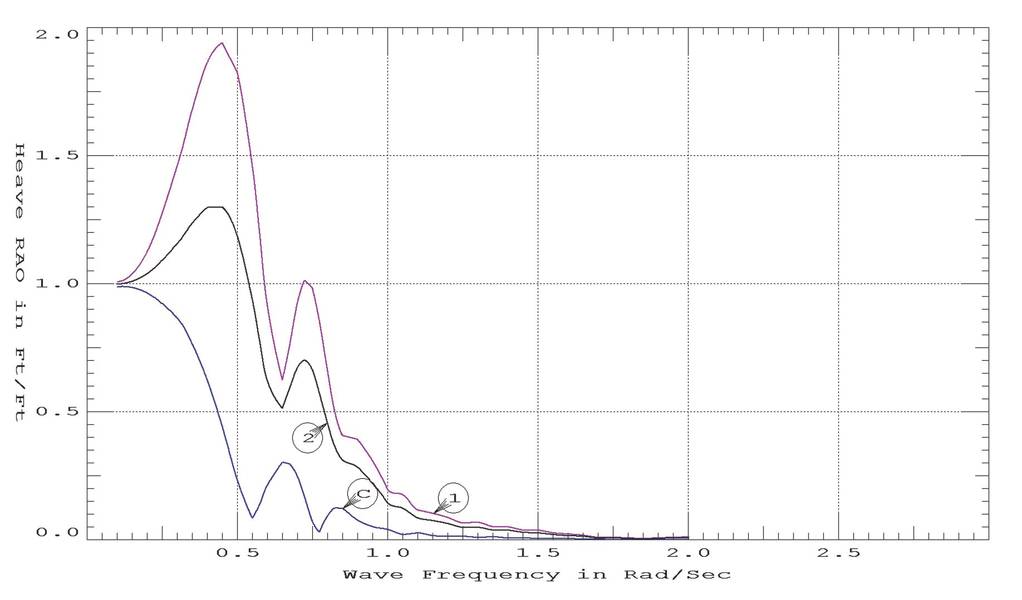

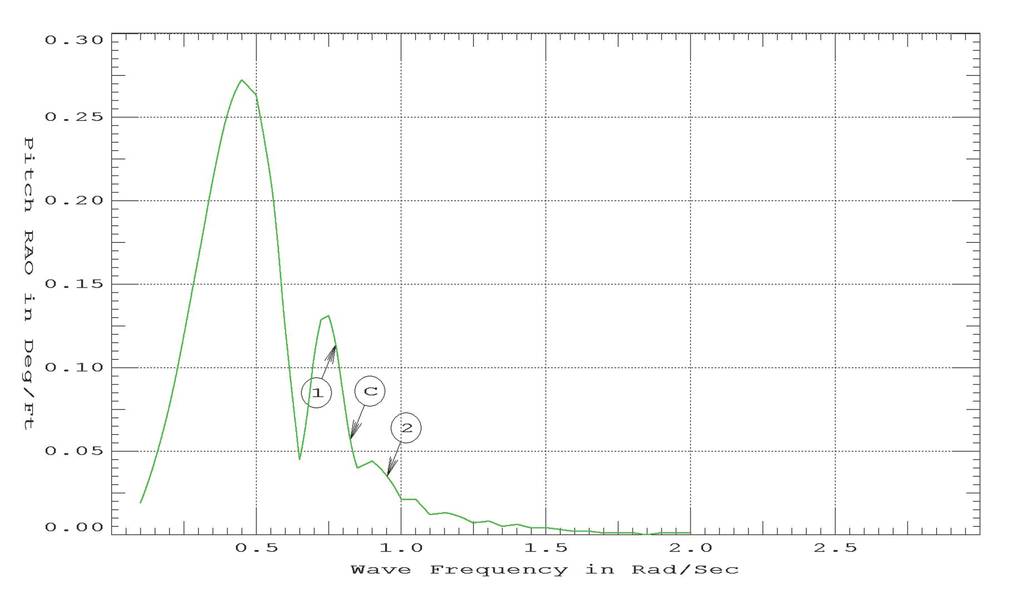

उपयोगकर्ता गुरुत्वाकर्षण के पोत केंद्र या किसी अन्य निर्दिष्ट बिंदु पर इस तरह की जानकारी को पूर्ण और रिश्तेदार विस्थापन, वेग, गति, और आरएओ के रूप में गणना करने में सक्षम होंगे। क्रेन बूम, कंट्रोल स्टेशन, और अन्य गति-महत्वपूर्ण स्थानों को जीएचएस महत्वपूर्ण बिंदुओं का उपयोग करके नामित किया जा सकता है, उसी तरह से एक स्थिरता विश्लेषण के लिए महत्वपूर्ण बिंदुओं को निर्दिष्ट करेगा। उपयोगकर्ता को यह संकेत देना होगा कि सीईसीपिंग गणना में कौन-से बिंदु शामिल किए जाने चाहिए। सीचिंग तब इन बिंदुओं पर गति की गणना करेगा और स्वतः आरएओ प्लॉट्स सहित एक रिपोर्ट तैयार करेगा, जो स्पष्ट रूप से 6-डीओएफ गति प्रतिक्रिया दिखाती है। प्रत्येक बिंदु के लिए, प्रतिक्रियात्मक विचरण, औसत और महत्वपूर्ण प्रतिक्रिया परिवर्धन, औसत अवधि और चरम अधिकतम के साथ सांख्यिकीय प्रतिक्रिया डेटा भी प्रदान किए जाते हैं।

जीएचएस सीचिंग को डिज़ाइन करने के लिए डिज़ाइन किया गया है ताकि उपयोगकर्ताओं को मौजूदा वावे कमान के विस्तार के माध्यम से नियमित या अनियमित लंबे समय से चल रहे तरंगों में गति की गणना कर सकें। अंतर्निर्मित तरंग स्पेक्ट्रा रूपों का उपयोग करके एक सफ़ाई निर्दिष्ट किया जा सकता है, जिसमें पीरसन-मोस्कोवेट्स, ब्रेट्सनेइडर (जनरल, संकीर्ण बैंड, और आईटीटीसी 1984), जनरल जोन्सडैप, और आईटीटीसी 1 9 78 जोन्सवेप शामिल हैं। अन्यथा साइट-विशिष्ट जानकारी उपलब्ध होने पर उपयोगकर्ता बाहरी डेटा फ़ाइल का उपयोग करने का विकल्प चुन सकते हैं। एक कस्टम, पैरामीटर वाला नमूना एल्गोरिथ्म लहर स्पेक्ट्रा के विश्वसनीय और सटीक असतत अभ्यावेदन देने के लिए बनाया गया था। निरंतर और नमूनाकृत स्पेक्ट्रम की सार सारणी और भूखंड स्वचालित रूप से समीक्षा के लिए सिकिपीपिंग रिपोर्ट में शामिल किए गए हैं।

डाटा-केंद्रित उपयोगकर्ताओं के लिए, जीएचएस सीकीपिंग वैकल्पिक आउटपुट डेटा फाइल प्रदान करती है, जिसमें हाइड्रोडायनामिक और हीड्रास्टाकिक गुणांक, और जड़ता, विवर्तन, और पूर्ण रूप से अम्प्लीट्यूड्स और चरण एंगल जैसी ऐसी जानकारी शामिल होती है। उपयोगकर्ता आसानी से सत्यापन, सत्यापन, या आवश्यकतानुसार पोस्ट-प्रोसेसिंग के लिए इस जानकारी तक पहुंच सकते हैं।

जीएचएस उत्पाद परिवार के लिए सागरखाना बढ़ाने के अलावा, शक्तिशाली, एकीकृत और उपयोगकर्ता-अनुकूल सीक्विपिंग गणना के लिए एक नया विकल्प प्राप्त होता है।

लेखक

काइल मार्लेंटेस नेवल आर्किटेक्ट / सॉफ्टवेयर डेवलपर क्रिएटिव सिस्टम्स के साथ हैं, इंक। वह न्यू ऑरलियन्स यूनिवर्सिटी के नाम से एक बैचलर ऑफ साइंस रखते हैं।

(जैसा कि समुद्री रिपोर्टर और इंजीनियरिंग समाचार के जनवरी 2018 संस्करण में प्रकाशित किया गया था)
